斜管沉淀池工作原理,斜管沉淀池結構,斜管沉淀池支架安裝方法
一、斜管沉淀池,六角蜂窩斜管（斜板）沉淀基本原理概述 ：
斜管（板）沉淀池/器是根據淺池沉淀理論設計出的一種高效組合式沉淀池；也統稱為淺池沉淀池。在沉降區域設置許多密集的斜管或斜板，使水中懸浮雜質在斜板或斜管中進行沉淀，水沿斜板或斜管上升流動，分離出的泥渣在重力作用下沿著斜管（板）向下滑至池底，再集中排出。這種池子可以提高沉淀效率50～60%，在同一面積上可提高處理能力3～5倍。可根據原廢水的試驗數據來設計不同流量的斜管沉淀器，使用時一般都要投加凝聚劑。 斜管沉淀凈水法是在泥渣懸浮層上方按裝傾角60度的斜管組建，便原水中的懸浮物，固體物或經投加混凝劑后形成的絮體礬花，在斜管底側表面積積聚成薄泥層，依靠重力作用滑回泥渣懸浮層，繼而沉入集泥斗。由排泥管排入污泥池另行處理或綜合利用。上清液逐漸上升至集水管排出，可直接排放或回用。
二、斜管（斜板）沉淀池設備特點：

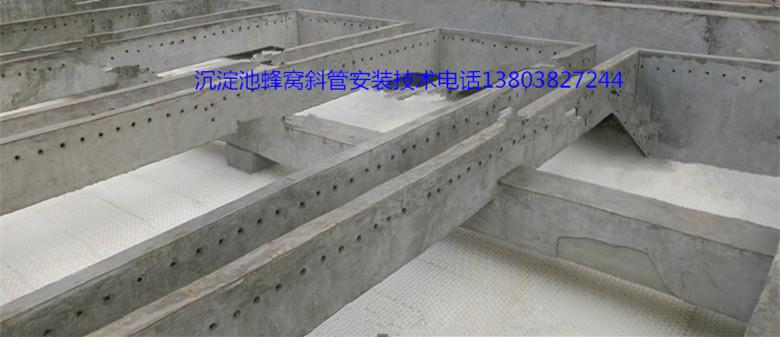

斜管沉淀池效果圖
1、結構簡單、無易損件、經久耐用、減少維修。
2、運行穩定、容易操作。 3、動力少、節約能源。
4、占地小、投資少、工期短、效率高。
5、停留時間短，沉淀效果高，處理效率高，曝氣強度低，節約占地，不需污泥回流。
三、斜管填料（斜板）斜管沉淀池適用范圍：
1、電鍍廢水中含多種金屬離子的混合廢水、鉻、銅、鐵、鋅、鎳等去除率均在90%以上，一般電鍍廢水經處理后均可達到排放標準。
2、煤礦、選礦廢水可使濁度在500-1500毫克/升降至5毫克/升。
3、印染、漂染等廢水色度去除率70-90%，COD去除50-70%。
4、制革、食品等行業廢水大量有機質的去除，COD去除率50-80%，雜質固體去除率90%以上。
5、化工廢水的COD去除率60-70%，色度去除60-90%，懸浮物達排放標準。
四、六角蜂窩斜管斜填料（斜板）斜管沉淀池結構簡介：
1、斜管、斜板材質：聚丙烯（PP）、聚乙烯（PE）、聚氯乙烯（PVC）、玻璃鋼（FRP）四種，材質外觀顏色詳見下圖。

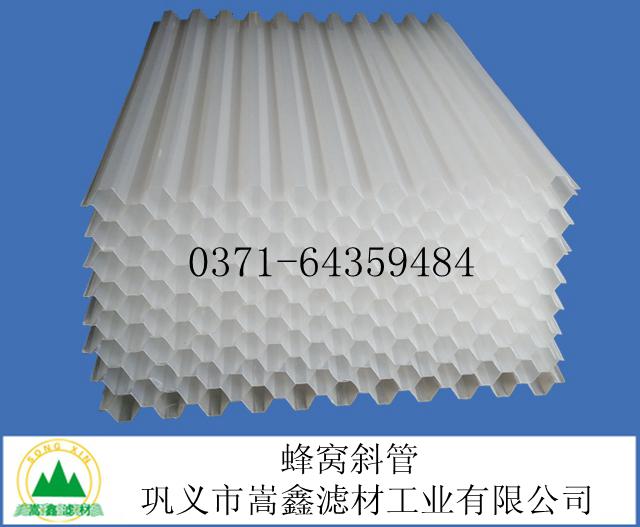

斜管：（PP聚丙烯乙丙共聚）材質產品圖

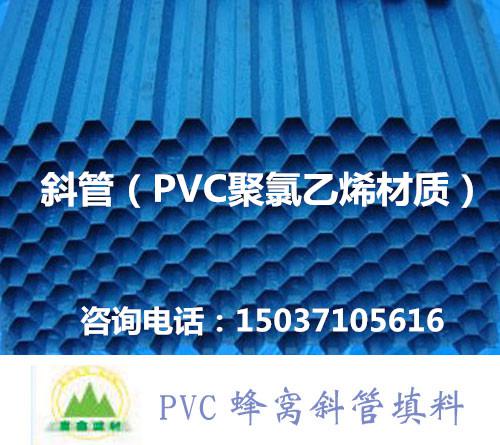

斜管：（PVC聚氯乙烯）材質產品圖

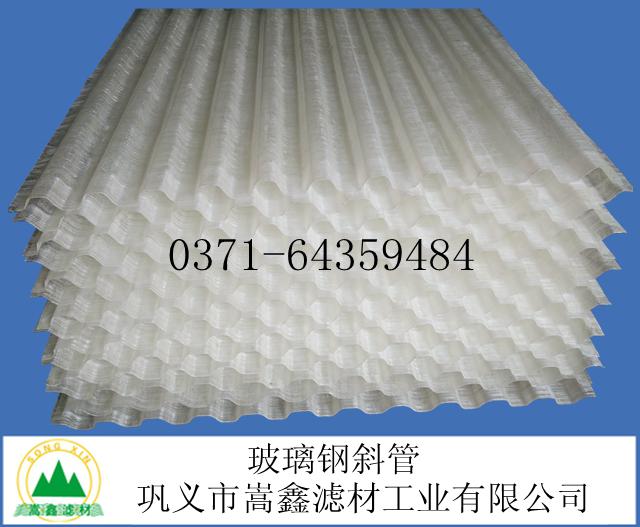

斜管：（FRP玻璃鋼材質）產品圖
2、斜管斷面一般為正六邊形，斜板斷面可為平行板，亦可為正弦波形板。
3、斜管（板）頂部以上清水區高度為1.0—1.5m，底部以下配水區高度不小于1.0—1.5m。機械排泥時，配水區高度應大于1.6m，便于安裝和檢修。
4、斜管（板）中水流的Re數小于500，Fr數為10-3—10-5。
5、斜管設計流速為1.0—4.0mm/s，斜板為10-20mm/s。
五、六角蜂窩斜管填料安裝使用：
1、斜管安裝時應用膠液或電粘接等方法粘接固定。平行板斜板則用支持架固定，波形斜板用穿心螺桿固定。
2、安裝時傾斜方向不應使水流直沖斜管（板）。
3、定期沖洗，合理管理，降低因生物膜瘋長引起堵塞現象。
4、斜管（板）平面不得承受集中負荷。
5、不得在安裝有斜管（板）區域內使用明火。
六、斜管(斜板)沉淀原理：
斜管、斜板統稱為淺池沉淀池，是建立在淺池沉淀原理基礎上的。設有一理想沉淀池，池窖V，表面積A，池長L，寬=B，高=H，處理水量Q，停留時間t，沉降速度U0。則V=Qt，H=Uot，Q=Uot/H=U0A由淺池沉淀原理可知：沉淀效率僅為沉淀池表面積的函數，而與水深無關。當沉淀池容積為定值時，池子越淺則A值越大，沉淀效率越高。所以，如果將沉淀池按高度分隔為n層，即分隔為n個高度為h=H/n的淺層沉降單元，在Q不變的條件下，顆粒的沉降深度由H減小到H/n，則沉淀池中可被完全除去的顆粒沉速范圍由原來的u U0擴大到u U0/n ，沉速uU0的顆粒中能被除去的分率也由u/U0增大到nu/U0，從而使該沉淀池懸浮顆粒去除率比原來增大了n倍。顯然，分隔的淺層數越多，去除率也相應提高。斜管沉淀是根據此原理研制了斜管（斜板）絮凝沉淀池（沉淀器）。

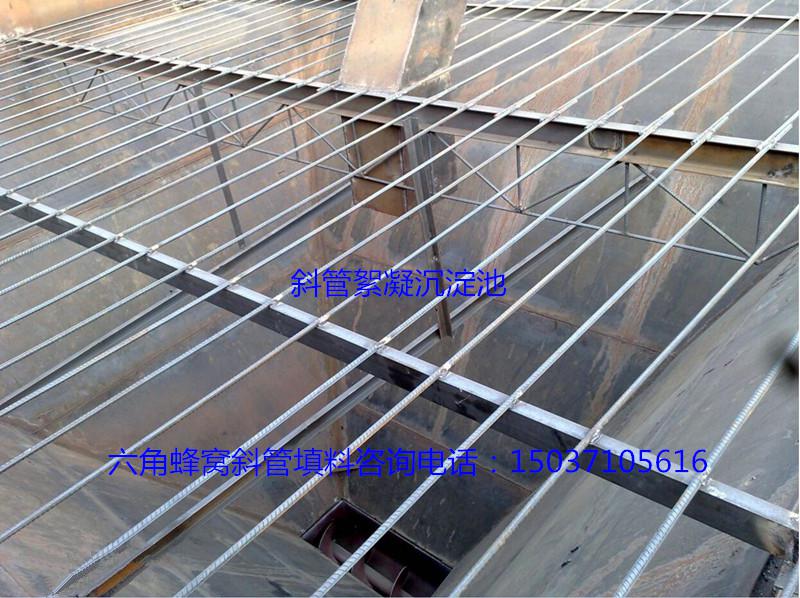

斜管沉淀池（金屬制作）產品圖片
斜管沉淀池（鋼筋混凝土預制）效果圖
斜管沉淀池填料一般采用；pp聚丙烯乙丙共聚物、玻璃鋼材質，聚氯乙烯材質經生產加工成型六角蜂窩斜管作為填料，斜管傾角為60℃，斜長1m，內切圓直徑為35-50MM不等，根據水質可以改變斜管內切圓直徑，以達到最佳沉淀效果。可根據用戶要求或原廢水的試驗數據來設計加工斜管沉淀池設備，使用時一般都要投加混凝劑。適用于廣大農村、鄉鎮、農場、部隊營房和中小企事業單位改善生活飲用水水質及小型廢水/污水項目。
